Image non contractuelle

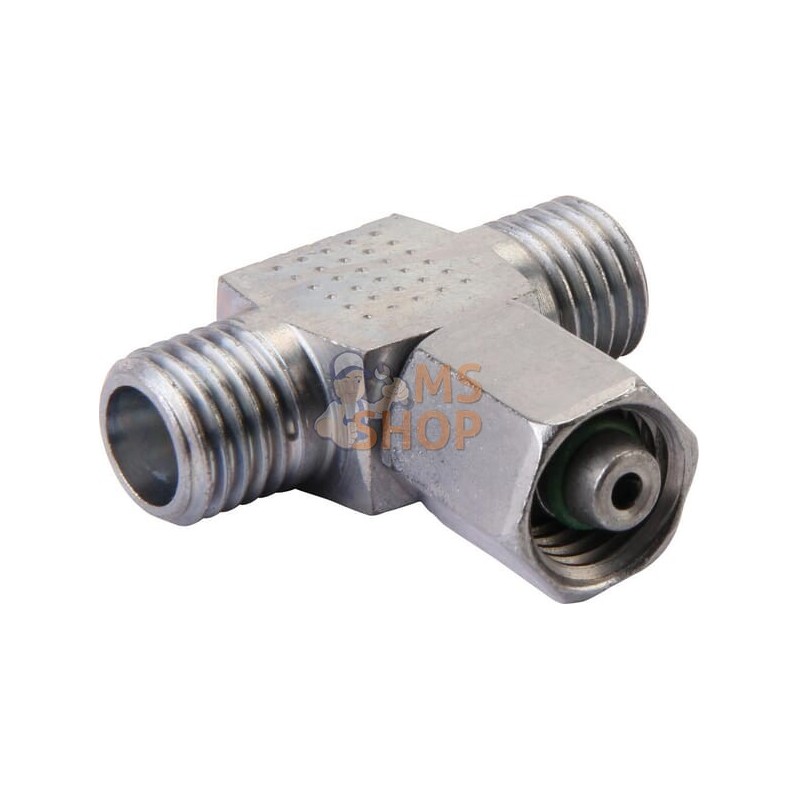

Té orientable 6L | VOSS Té orientable 6L | VOSSPR#481487
  • Té orientable 6L | VOSS Té orientable 6L | VOSSPR#481487
  • Té orientable 6L | VOSS Té orientable 6L | VOSSPR#481487
  • Té orientable 6L | VOSS Té orientable 6L | VOSSPR#481487
  • Té orientable 6L | VOSS Té orientable 6L | VOSSPR#481487
Description
Référence ETSD6L
Vendu à/au à l'unité
Description détaillée Tés orientables, pré-montés ETS-D
Particularités - Prémonté avec joint torique
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Té (T) - 3 raccords
Type de raccord n°1 Filetage
Type de raccord n°1 - mâle/femelle Mâle
Diamètre de filetage du raccord n°1 M12
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
S2Raccord n°1, taille de clé 14 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M12
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 12 mm
Type de raccord n°3 Écrou tournant
Type de raccord n°3 - mâle/femelle Femelle
Longueur de raccordement n°3 34,5
Diamètre de filetage raccord n°3 M12
Pas de vis raccord n°3 1,5 mm
Type de filetage raccord n°3 Métrique
L1Distance du centre à l’extrémité du raccord 27 mm
L2Distance du centre à l’extrémité du raccord n°2 26 mm
LDistance du centre à l’extrémité du raccord n°3 12 mm
Diamètre de tuyau 6 mm
Norme DIN - 2353
- 3865
- 2401
Diamètre intérieur - 4,33 mm
- 2,5 mm
Longueur 38 mm
S1Hauteur du corps 12 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 500 bar
Diamètre intérieur de la bague d'étanchéité 4,5 mm
Épaisseur de bague d’étanchéité 1,5 mm
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L

Té orientable 6L | VOSS

VOS-ETSD6L
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Accessoires
Description
Vendu à/auA l’unité
FormeTé (T) - 3 raccords
Type de raccord n°1Filetage
Type de raccord n°1 - mâle/femelleMâle
Diamètre de filetage du raccord n°1M12
Pas de vis raccord n°11.50 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille de clé14.0 mm
Type de raccord n°2Filetage
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M12
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°212.0 mm
Type de raccord n°3Écrou tournant
Type de raccord n°3 - mâle/femelleFemelle
Longueur de raccordement n°334,5
Diamètre de filetage raccord n°3M12
Pas de vis raccord n°31.50 mm
Type de filetage raccord n°3Métrique
Distance du centre à l’extrémité du raccord27 mm
Distance du centre à l’extrémité du raccord n°226 mm
Distance du centre à l’extrémité du raccord n°312 mm
Diamètre de tuyau6 mm
Norme DIN2353
Diamètre intérieur4,33 mm
Longueur38 mm
Hauteur du corps12 mm
Traitement de surfaceZinc
Pression de service maximale500 bar
Diamètre intérieur de la bague d'étanchéité4,5 mm
Épaisseur de bague d’étanchéité1,5 mm
Matériau d'étanchéitéCaoutchouc nitrile [NBR]
SérieL
Série
Description détaillée[]
Points forts['- Réduction du risque de fuites']
Détails du produit['- Pré-assemblé avec un joint torique
- Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé
- Multiple résistance à la corrosion
- Flexible hydraulique
- Tuyaux hydrauliques
- Joint Viton disponible sur demande']
Avantages['- Faible risque de fuite']
Détails du produit
VOS-ETSD6L
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Bague coupante 6LS | VOSS

Té orientable 6L | VOSS

Référence ETSD6L
Vendu à/au à l'unité
Description détaillée Tés orientables, pré-montés ETS-D
Particularités - Prémonté avec joint torique
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Té (T) - 3 raccords
Type de raccord n°1 Filetage
Type de raccord n°1 - mâle/femelle Mâle
Diamètre de filetage du raccord n°1 M12
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
S2Raccord n°1, taille de clé 14 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M12
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 12 mm
Type de raccord n°3 Écrou tournant
Type de raccord n°3 - mâle/femelle Femelle
Longueur de raccordement n°3 34,5
Diamètre de filetage raccord n°3 M12
Pas de vis raccord n°3 1,5 mm
Type de filetage raccord n°3 Métrique
L1Distance du centre à l’extrémité du raccord 27 mm
L2Distance du centre à l’extrémité du raccord n°2 26 mm
LDistance du centre à l’extrémité du raccord n°3 12 mm
Diamètre de tuyau 6 mm
Norme DIN - 2353
- 3865
- 2401
Diamètre intérieur - 4,33 mm
- 2,5 mm
Longueur 38 mm
S1Hauteur du corps 12 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 500 bar
Diamètre intérieur de la bague d'étanchéité 4,5 mm
Épaisseur de bague d’étanchéité 1,5 mm
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
