Image non contractuelle

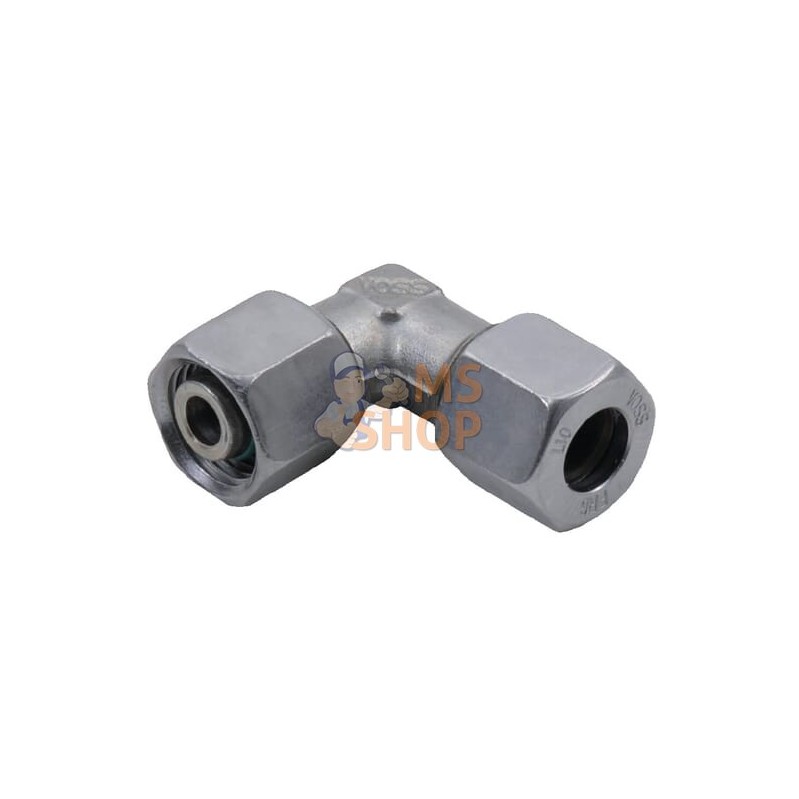

Raccord orientable (pré-assemblé) 28L | VOSS Raccord orientable (pré-assemblé) 28L | VOSSPR#481497
  • Raccord orientable (pré-assemblé) 28L | VOSS Raccord orientable (pré-assemblé) 28L | VOSSPR#481497
  • Raccord orientable (pré-assemblé) 28L | VOSS Raccord orientable (pré-assemblé) 28L | VOSSPR#481497
Description
Référence EWVD28L
Vendu à/au à l'unité
Description détaillée Raccord équerre orientable pré-serti EWV-D
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 28 mm
Diamètre de filetage du raccord n°1 M36
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 Métrique
Type de raccord n°2 Cône de joint torique
Type de raccord n°2 - mâle/femelle Femelle
Diamètre raccord n°2 28 mm
Diamètre de filetage raccord n°2 M36
Pas de vis raccord n°2 2 mm
Type de filetage raccord n°2 Métrique
Diamètre de tuyau 28 mm
Angle 90 °
Pression de service maximale 160 bar
Série 28L
L1Taille d'installation 2 41,5 mm
LTaille d'installation 30,5 mm
Pression PN (nominal pressure) and Temperature acc. to DIN 2401. bar
Taille d'installation 3 47 mm
Taille d'installation 4 36 mm
Taille d'installation 30,5 mm
Joint Bague d'étanchéité souple en caoutchouc NRB ; joint Viton disponible sur demande
S2Clé 41 mm

Raccord orientable (pré-assemblé) 28L | VOSS

VOS-EWVD28L
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeCoude
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°128 mm
Diamètre de filetage du raccord n°1M36
Pas de vis raccord n°12.00 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille hexagonale36 mm
Raccord n°1, taille de clé41.0 mm
Type de raccord n°2Cône de joint torique
Type de raccord n°2 - mâle/femelleFemelle
Diamètre raccord n°228 mm
Diamètre de filetage raccord n°2M36
Pas de vis raccord n°22.00 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°241.0 mm
Distance des raccords47 mm
Distance du centre de connexion à l’insert30,5 mm
Distance du centre à l’extrémité du raccord n°241,5 mm
Diamètre de tuyau28 mm
Norme DIN2401
Angle90 °
Pression de service maximale160 bar
Matériau d'étanchéitéCaoutchouc nitrile [NBR]
Série28L
Série
Points forts['- Bague coupante 2S']
Détails du produit["- Bague coupante 2S- Connexion et fonctionnalité optimales de l'anneau de coupe
- Résistance multiple à la corrosion - Tuyau hydraulique
- Tuyaux hydrauliques - Joint Viton disponible sur demande"]
Détails du produit
VOS-EWVD28L
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord orientable (pré-assemblé) 28L | VOSS

Raccord orientable (pré-assemblé) 28L | VOSS

Référence EWVD28L
Vendu à/au à l'unité
Description détaillée Raccord équerre orientable pré-serti EWV-D
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 28 mm
Diamètre de filetage du raccord n°1 M36
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 Métrique
Type de raccord n°2 Cône de joint torique
Type de raccord n°2 - mâle/femelle Femelle
Diamètre raccord n°2 28 mm
Diamètre de filetage raccord n°2 M36
Pas de vis raccord n°2 2 mm
Type de filetage raccord n°2 Métrique
Diamètre de tuyau 28 mm
Angle 90 °
Pression de service maximale 160 bar
Série 28L
L1Taille d'installation 2 41,5 mm
LTaille d'installation 30,5 mm
Pression PN (nominal pressure) and Temperature acc. to DIN 2401. bar
Taille d'installation 3 47 mm
Taille d'installation 4 36 mm
Taille d'installation 30,5 mm
Joint Bague d'étanchéité souple en caoutchouc NRB ; joint Viton disponible sur demande
S2Clé 41 mm
