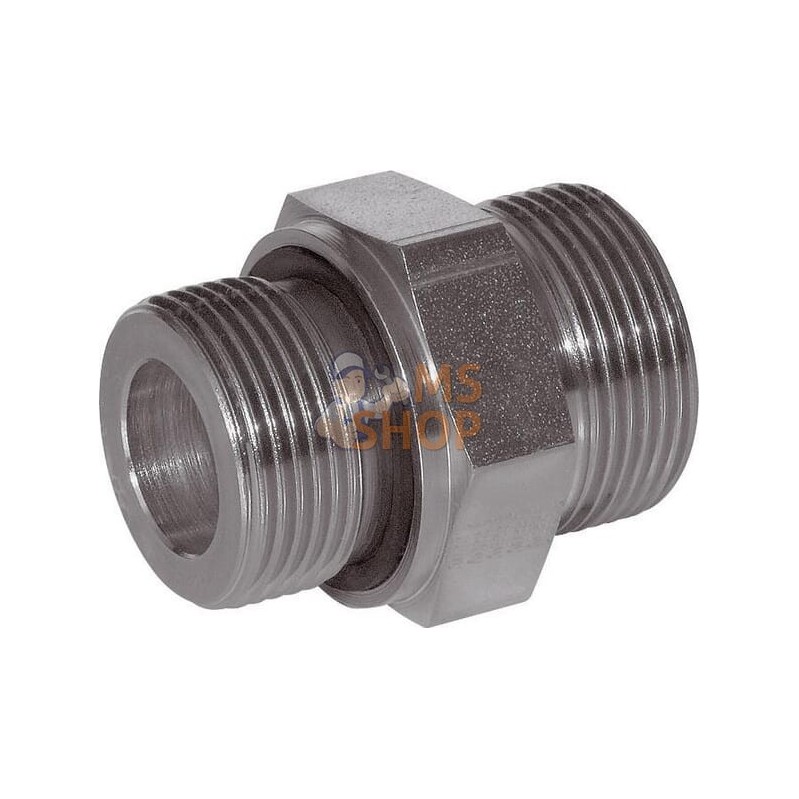

Raccord 35L - 1"1/4 BSP | VOSS Raccord 35L - 1"1/4 BSP | VOSSPR#481571
  • Raccord 35L - 1"1/4 BSP | VOSS Raccord 35L - 1"1/4 BSP | VOSSPR#481571
  • Raccord 35L - 1"1/4 BSP | VOSS Raccord 35L - 1"1/4 BSP | VOSSPR#481571
  • Raccord 35L - 1"1/4 BSP | VOSS Raccord 35L - 1"1/4 BSP | VOSSPR#481571
  • Raccord 35L - 1"1/4 BSP | VOSS Raccord 35L - 1"1/4 BSP | VOSSPR#481571
Description
Référence GES35LR114WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-BSP-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
GDiamètre raccord n°1 35 mm
GDiamètre de filetage du raccord n°1 M45
KLongueur du filetage du raccord n°1 20 mm
GPas de vis raccord n°1 2 mm
GType de filetage du raccord n°1 BSP
d7Raccord n°1, taille hexagonale 49,9 mm
S1Raccord n°1, taille de clé 50 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
d2Diamètre de filetage raccord n°2 1-1/4 Pouce(s)
Filets au pouce du raccord n°2 11
Type de filetage raccord n°2 BSP
S2Taille de clé de raccordement n°2 50 mm
L2Distance du centre à l’extrémité du raccord 39 mm
LDistance du centre à l’extrémité du raccord n°2 17,5 mm
Diamètre de tuyau 35 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 30 mm
Longueur 48 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 330 N·m

Raccord 35L - 1"1/4 BSP | VOSS

VOS-GES35LR114WD
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Accessoires
Description
Vendu à/auA l’unité
FormeDroit
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°135 mm
Diamètre de filetage du raccord n°1M45
Longueur du filetage du raccord n°120 mm
Pas de vis raccord n°12.00 mm
Type de filetage du raccord n°1BSP
Raccord n°1, taille hexagonale49,9 mm
Raccord n°1, taille de clé50.0 mm
Type de raccord n°2Bague d’étanchéité
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°21-1/4 Inch
Filets au pouce du raccord n°211
Type de filetage raccord n°2BSP
Taille de clé de raccordement n°250.0 mm
Distance du centre à l’extrémité du raccord39 mm
Distance du centre à l’extrémité du raccord n°217,5 mm
Diamètre de tuyau35 mm
Norme DIN2353
Norme ISO228
Diamètre intérieur30 mm
Longueur48 mm
Traitement de surfaceZinc
Pression de service maximale250 bar
Matériau d'étanchéitéCaoutchouc nitrile [NBR]
Série35L
Couple de serrage max.330 N·m
Norme
Joint
Traîtement de surface
Raccord avec filet
Points forts['- Réduction du risque de fuites']
Détails du produit['- Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique
- Tuyaux hydrauliques - Ne pas utiliser pour le tuyau 4 couches HDR (4SP)']
Avantages['- Faible risque de fuite']
Détails du produit
VOS-GES35LR114WD
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Bague coupante 35L | VOSS

Raccord 35L - 1"1/4 BSP | VOSS

Référence GES35LR114WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-BSP-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
GDiamètre raccord n°1 35 mm
GDiamètre de filetage du raccord n°1 M45
KLongueur du filetage du raccord n°1 20 mm
GPas de vis raccord n°1 2 mm
GType de filetage du raccord n°1 BSP
d7Raccord n°1, taille hexagonale 49,9 mm
S1Raccord n°1, taille de clé 50 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
d2Diamètre de filetage raccord n°2 1-1/4 Pouce(s)
Filets au pouce du raccord n°2 11
Type de filetage raccord n°2 BSP
S2Taille de clé de raccordement n°2 50 mm
L2Distance du centre à l’extrémité du raccord 39 mm
LDistance du centre à l’extrémité du raccord n°2 17,5 mm
Diamètre de tuyau 35 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 30 mm
Longueur 48 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 330 N·m
