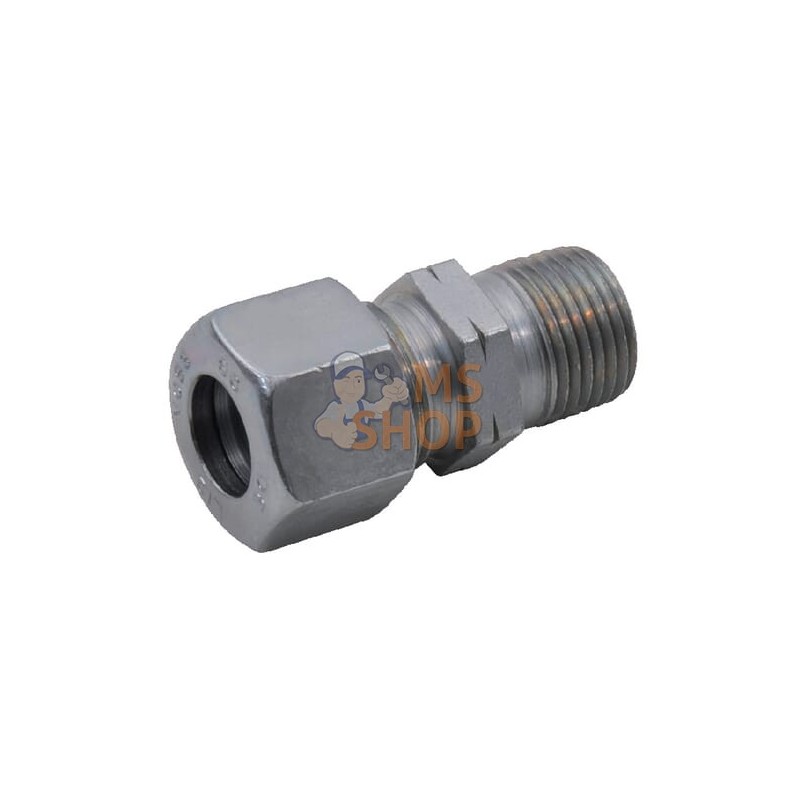

Image non contractuelle
Raccord 22L - 3/4NPT | VOSS Raccord 22L - 3/4NPT | VOSSPR#481614
  • Raccord 22L - 3/4NPT | VOSS Raccord 22L - 3/4NPT | VOSSPR#481614
  • Raccord 22L - 3/4NPT | VOSS Raccord 22L - 3/4NPT | VOSSPR#481614
Description
Référence GEV22L34NPT
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles GEV-NPT
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
Informations techniques Disponible en acier inoxydable sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
KLongueur du filetage du raccord n°1 20,1 mm
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 NPT
S1Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 3/4 Pouce(s)
Filets au pouce du raccord n°2 14
Type de filetage raccord n°2 NPT
S2Taille de clé de raccordement n°2 36 mm
L1Distance du centre à l’extrémité du raccord 20 mm
L2Distance du centre à l’extrémité du raccord n°2 36,5 mm
Diamètre de tuyau 22 mm
Norme ANSI B1.20.1-1983.
Norme ASME B1.20.1-1983.
Norme DIN 2353
Traitement de surface - Zinc
- Nickel
Pression de service maximale 160 bar
Série L

Raccord 22L - 3/4NPT | VOSS

VOS-GEV22L34NPT
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeDroit
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°122 mm
Diamètre de filetage du raccord n°1M30
Longueur du filetage du raccord n°120,1 mm
Pas de vis raccord n°12.00 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille de clé32.0 mm
Type de raccord n°2Filetage
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°23/4 Inch
Filets au pouce du raccord n°214
Type de filetage raccord n°2NPT
Taille de clé de raccordement n°236.0 mm
Distance du centre à l’extrémité du raccord20 mm
Distance du centre à l’extrémité du raccord n°236,5 mm
Diamètre de tuyau22 mm
Norme ANSIB1.20.1-1983.
Norme ASMEB1.20.1-1983.
Norme DIN2353
Traitement de surfaceZinc
Pression de service maximale160 bar
Série22L
Norme
Joint
Série
Traîtement de surface
Raccord avec filet
Points forts['- Bague coupante 2S']
Détails du produit["- Bague coupante 2S- Connexion et fonctionnalité optimales de l'anneau de coupe
- Résistance multiple à la corrosion - Tuyau hydraulique
- Tuyaux hydrauliques"]
Détails du produit
VOS-GEV22L34NPT
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord 22L - 3/4NPT | VOSS

Raccord 22L - 3/4NPT | VOSS

Référence GEV22L34NPT
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles GEV-NPT
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
Informations techniques Disponible en acier inoxydable sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
KLongueur du filetage du raccord n°1 20,1 mm
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 NPT
S1Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 3/4 Pouce(s)
Filets au pouce du raccord n°2 14
Type de filetage raccord n°2 NPT
S2Taille de clé de raccordement n°2 36 mm
L1Distance du centre à l’extrémité du raccord 20 mm
L2Distance du centre à l’extrémité du raccord n°2 36,5 mm
Diamètre de tuyau 22 mm
Norme ANSI B1.20.1-1983.
Norme ASME B1.20.1-1983.
Norme DIN 2353
Traitement de surface - Zinc
- Nickel
Pression de service maximale 160 bar
Série L
