Image non contractuelle

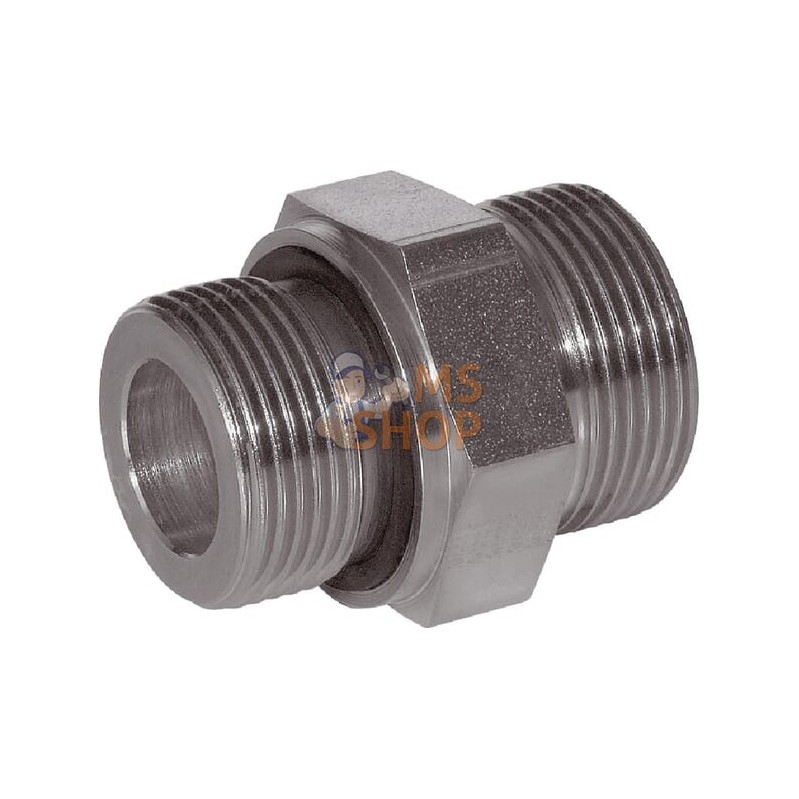

Raccord 15L M16 | VOSS Raccord 15L M16 | VOSSPR#481678
  • Raccord 15L M16 | VOSS Raccord 15L M16 | VOSSPR#481678
  • Raccord 15L M16 | VOSS Raccord 15L M16 | VOSSPR#481678
Description
Référence GES15LM16WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-M-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 15 mm
Diamètre de filetage du raccord n°1 M22
Diamètre de filetage du raccord n°1 16 mm
KLongueur du filetage du raccord n°1 12 mm
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
d7Raccord n°1, taille hexagonale 21,9 mm
S1Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M16
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 24 mm
Diamètre de tuyau 15 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 9 mm
Longueur 32 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 70 N·m

Raccord 15L M16 | VOSS

VOS-GES15LM16WD
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeDroit
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°115 mm
Diamètre de filetage du raccord n°1M22
Diamètre de filetage du raccord n°116 mm
Longueur du filetage du raccord n°112 mm
Pas de vis raccord n°11.50 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille hexagonale21,9 mm
Raccord n°1, taille de clé27.0 mm
Type de raccord n°2Bague d’étanchéité
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M16
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°224.0 mm
Diamètre de tuyau15 mm
Norme DIN2353
Norme ISO228
Diamètre intérieur9 mm
Longueur32 mm
Traitement de surfaceZinc
Pression de service maximale400 bar
Matériau d'étanchéitéCaoutchouc nitrile [NBR]
Série15L
Couple de serrage max.70 N·m
Norme
Joint
Série
Traîtement de surface
Raccord avec filet
Points forts['- Réduction du risque de fuites']
Détails du produit['- Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique
- Tuyaux hydrauliques - Joint Viton disponible sur demande']
Avantages['- Faible risque de fuite']
Détails du produit
VOS-GES15LM16WD
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord 15L M16 | VOSS

Raccord 15L M16 | VOSS

Référence GES15LM16WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-M-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 15 mm
Diamètre de filetage du raccord n°1 M22
Diamètre de filetage du raccord n°1 16 mm
KLongueur du filetage du raccord n°1 12 mm
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
d7Raccord n°1, taille hexagonale 21,9 mm
S1Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M16
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 24 mm
Diamètre de tuyau 15 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 9 mm
Longueur 32 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 70 N·m
