Image non contractuelle

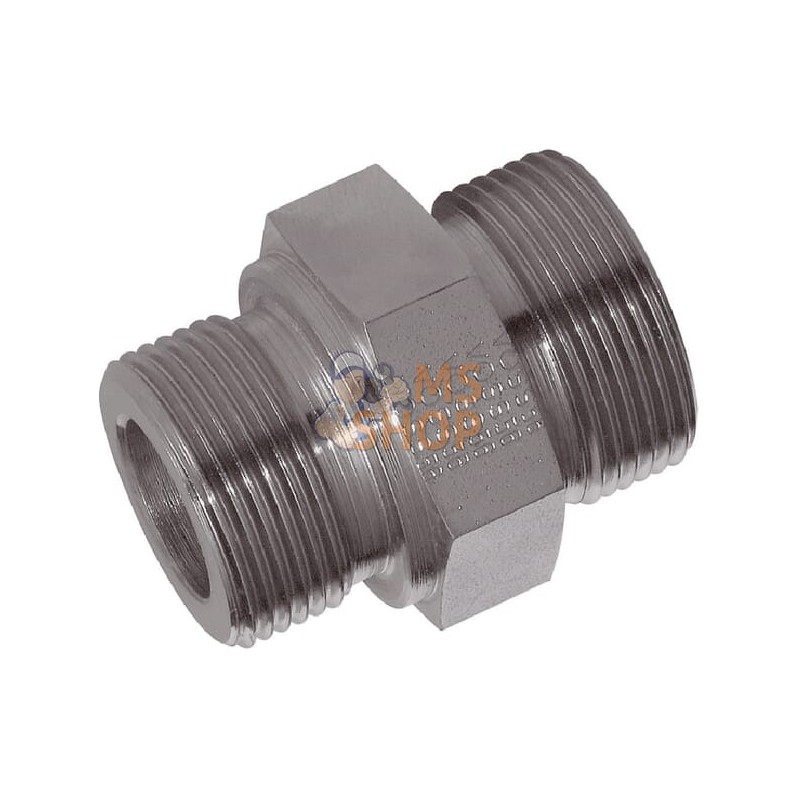

Raccord 15L - M16 | VOSS Raccord 15L - M16 | VOSSPR#481686
  • Raccord 15L - M16 | VOSS Raccord 15L - M16 | VOSSPR#481686
  • Raccord 15L - M16 | VOSS Raccord 15L - M16 | VOSSPR#481686
  • Raccord 15L - M16 | VOSS Raccord 15L - M16 | VOSSPR#481686
  • Raccord 15L - M16 | VOSS Raccord 15L - M16 | VOSSPR#481686
Description
Référence GES15LM16
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles GES-métrique
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques Disponible en acier inoxydable sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 15 mm
Diamètre de filetage du raccord n°1 M16
d2Diamètre de filetage du raccord n°1 16 mm
KLongueur du filetage du raccord n°1 12 mm
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille hexagonale 21 mm
S1Raccord n°1, taille de clé 24 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 27 mm
L2Distance du centre à l’extrémité du raccord 28 mm
L1Distance du centre à l’extrémité du raccord n°2 13 mm
Diamètre de tuyau 15 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 9 mm
Longueur 32 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Série 15L
Couple de serrage max. 80 N·m

Raccord 15L - M16 | VOSS

VOS-GES15LM16
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Accessoires
Description
Vendu à/auA l’unité
FormeDroit
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°115 mm
Diamètre de filetage du raccord n°1M16
Diamètre de filetage du raccord n°116 mm
Longueur du filetage du raccord n°112 mm
Pas de vis raccord n°11.50 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille hexagonale21 mm
Raccord n°1, taille de clé24.0 mm
Type de raccord n°2Filetage
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M22
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°227.0 mm
Distance du centre à l’extrémité du raccord28 mm
Distance du centre à l’extrémité du raccord n°213 mm
Diamètre de tuyau15 mm
Norme DIN2353
Norme ISO228
Diamètre intérieur9 mm
Longueur32 mm
Traitement de surfaceZinc
Pression de service maximale400 bar
Série15L
Couple de serrage max.80 N·m
Norme
Joint
Traîtement de surface
Description détaillée['Raccords-unions simples mâles GES-métrique']
Détails du produit
VOS-GES15LM16
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Bague coupante 15L | VOSS

Raccord 15L - M16 | VOSS

Référence GES15LM16
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles GES-métrique
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques Disponible en acier inoxydable sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 15 mm
Diamètre de filetage du raccord n°1 M16
d2Diamètre de filetage du raccord n°1 16 mm
KLongueur du filetage du raccord n°1 12 mm
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille hexagonale 21 mm
S1Raccord n°1, taille de clé 24 mm
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 27 mm
L2Distance du centre à l’extrémité du raccord 28 mm
L1Distance du centre à l’extrémité du raccord n°2 13 mm
Diamètre de tuyau 15 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 9 mm
Longueur 32 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Série 15L
Couple de serrage max. 80 N·m
