Image non contractuelle

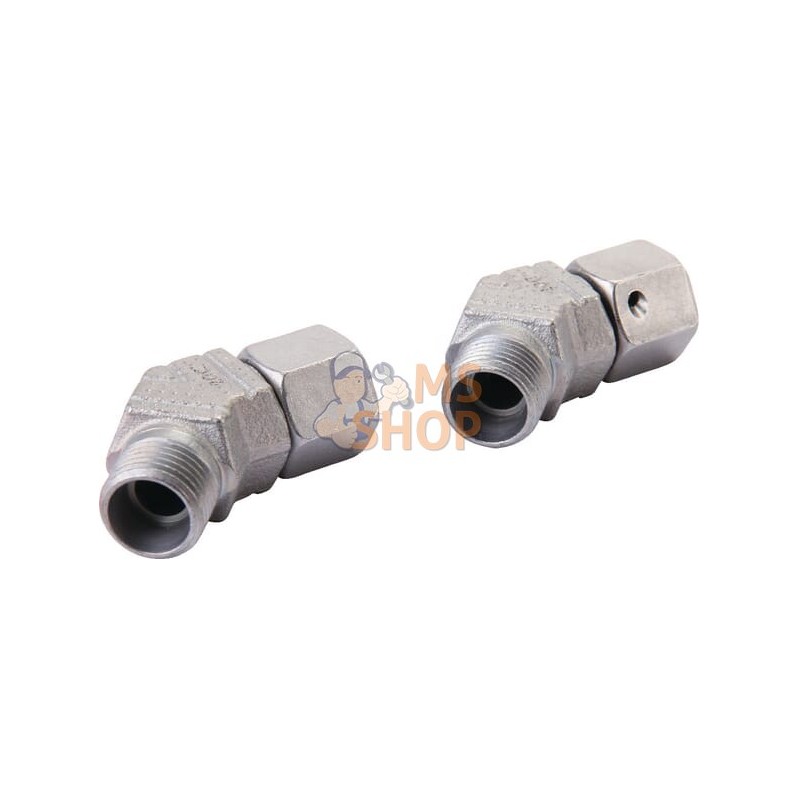

Coude orientable 45° 16S | VOSS Coude orientable 45° 16S | VOSSPR#481931
  • Coude orientable 45° 16S | VOSS Coude orientable 45° 16S | VOSSPR#481931
  • Coude orientable 45° 16S | VOSS Coude orientable 45° 16S | VOSSPR#481931
  • Coude orientable 45° 16S | VOSS Coude orientable 45° 16S | VOSSPR#481931
  • Coude orientable 45° 16S | VOSS Coude orientable 45° 16S | VOSSPR#481931
Description
Référence EVSD16S
Vendu à/au à l'unité
Description détaillée 45° Raccords équerres orientables pré-montés EVS-D
Particularités - Prémonté avec joint torique
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Multiple résistance à la corrosion
- Dispose d'un cône d'étanchéité avec joint torique
Se compose de - Pièce principale
- Écrou raccord et bague coupante prémontés
- Sans écrou raccord et bague coupante séparés
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 16 mm
Diamètre de filetage du raccord n°1 M24
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille de clé 24 mm
Type de raccord n°2 Cône de joint torique
Type de raccord n°2 - mâle/femelle Femelle
Diamètre raccord n°2 16 mm
Diamètre de filetage raccord n°2 M24
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 30 mm
Distance du centre à l’extrémité du raccord 36,5 mm
Distance du centre à l’extrémité du raccord n°2 27,5 mm
Diamètre de tuyau 16 mm
Diamètre intérieur - 12 mm
- 11 mm
Longueur 19 mm
Angle 45 °
Pression de service maximale 400 bar
Série 16S
Pression PN (nominal pressure) and temperature in accordance with DIN 2401 bar
Taille d'installation 36,5 mm
Norme DIN 2353
Écrou (métrique) M24x1.5
Joint - Raccord de câble avec cône 24°
- Écrou raccord avec cône 24° et joint torique
Écrou (métrique) M24x1.5 mm
S1Clé 24 mm

Coude orientable 45° 16S | VOSS

VOS-EVSD16S
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Accessoires
Description
Vendu à/auA l’unité
Angle du cône24 °
FormeCoude
Se compose de- Pièce principale
- Écrou raccord et bague coupante prémontés
- Sans écrou raccord et bague coupante séparés
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°116 mm
Diamètre de filetage du raccord n°1M24
Pas de vis raccord n°11.50 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille de clé24.0 mm
Type de raccord n°2Cône de joint torique
Type de raccord n°2 - mâle/femelleFemelle
Diamètre raccord n°216 mm
Diamètre de filetage raccord n°2M24
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°230.0 mm
Distance du centre à l’extrémité du raccord36,5 mm
Distance du centre à l’extrémité du raccord n°227,5 mm
Diamètre de tuyau16 mm
Norme DIN2401
Diamètre intérieur12 mm
Longueur19 mm
Angle45 °
Pression de service maximale400 bar
Série16S
Joint- Raccord de câble avec cône 24°
- Écrou raccord avec cône 24° et joint torique
Particularités['- Prémonté avec joint torique
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté']
Domaine d'application['- flexible hydraulique
- Conduites hydrauliques']
Caractéristiques["- Multiple résistance à la corrosion
- Dispose d'un cône d'étanchéité avec joint torique"]
Avantages['- Faible risque de fuite']
Détails du produit
VOS-EVSD16S
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Ecrou 16S | VOSS

Coude orientable 45° 16S | VOSS

Référence EVSD16S
Vendu à/au à l'unité
Description détaillée 45° Raccords équerres orientables pré-montés EVS-D
Particularités - Prémonté avec joint torique
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Multiple résistance à la corrosion
- Dispose d'un cône d'étanchéité avec joint torique
Se compose de - Pièce principale
- Écrou raccord et bague coupante prémontés
- Sans écrou raccord et bague coupante séparés
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 16 mm
Diamètre de filetage du raccord n°1 M24
Pas de vis raccord n°1 1,5 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille de clé 24 mm
Type de raccord n°2 Cône de joint torique
Type de raccord n°2 - mâle/femelle Femelle
Diamètre raccord n°2 16 mm
Diamètre de filetage raccord n°2 M24
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 30 mm
Distance du centre à l’extrémité du raccord 36,5 mm
Distance du centre à l’extrémité du raccord n°2 27,5 mm
Diamètre de tuyau 16 mm
Diamètre intérieur - 12 mm
- 11 mm
Longueur 19 mm
Angle 45 °
Pression de service maximale 400 bar
Série 16S
Pression PN (nominal pressure) and temperature in accordance with DIN 2401 bar
Taille d'installation 36,5 mm
Norme DIN 2353
Écrou (métrique) M24x1.5
Joint - Raccord de câble avec cône 24°
- Écrou raccord avec cône 24° et joint torique
Écrou (métrique) M24x1.5 mm
S1Clé 24 mm
