Image non contractuelle

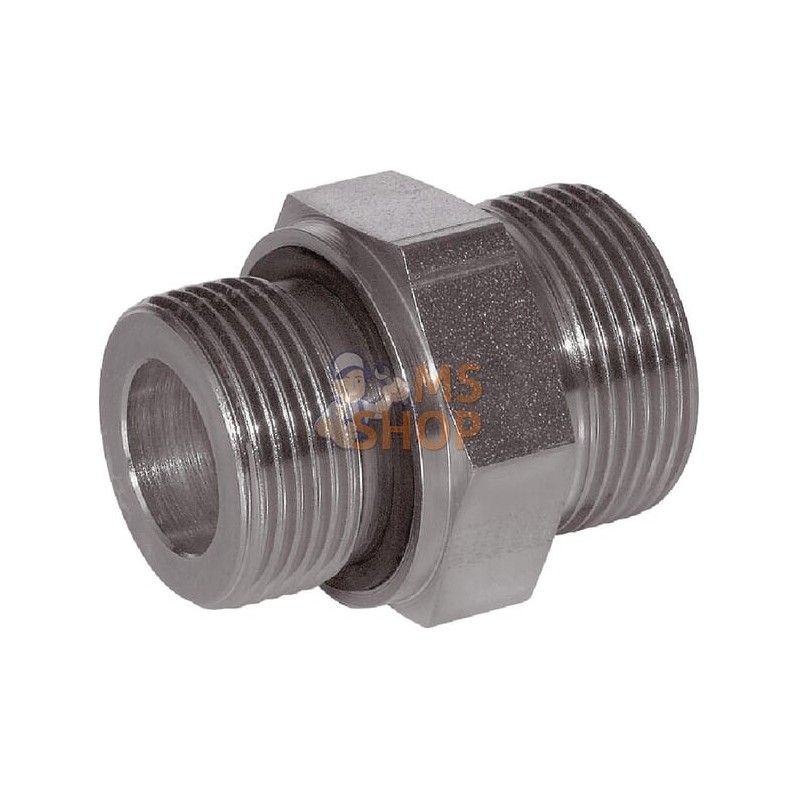

Adaptateur 22L M22 WD | VOSS Adaptateur 22L M22 WD | VOSSPR#482012
  • Adaptateur 22L M22 WD | VOSS Adaptateur 22L M22 WD | VOSSPR#482012
  • Adaptateur 22L M22 WD | VOSS Adaptateur 22L M22 WD | VOSSPR#482012
Description
Référence GES22LM22WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-M-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
Diamètre de filetage du raccord n°1 22 mm
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille hexagonale 26,9 mm
S1Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 32 mm
L2Distance du centre à l’extrémité du raccord 16,5 mm
L1Distance du centre à l’extrémité du raccord n°2 38 mm
Diamètre de tuyau 22 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 14 mm
Longueur 38 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 130 N·m

Adaptateur 22L M22 WD | VOSS

VOS-GES22LM22WD
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeDroit
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°122 mm
Diamètre de filetage du raccord n°1M30
Diamètre de filetage du raccord n°122 mm
Longueur du filetage du raccord n°114 mm
Pas de vis raccord n°12.00 mm
Type de filetage du raccord n°1Métrique
Raccord n°1, taille hexagonale26,9 mm
Raccord n°1, taille de clé32.0 mm
Type de raccord n°2Bague d’étanchéité
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M22
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°232.0 mm
Distance du centre à l’extrémité du raccord16,5 mm
Distance du centre à l’extrémité du raccord n°238 mm
Diamètre de tuyau22 mm
Norme DIN2353
Norme ISO228
Diamètre intérieur14 mm
Longueur38 mm
Traitement de surfaceZinc
Pression de service maximale250 bar
Matériau d'étanchéitéCaoutchouc nitrile [NBR]
Série22L
Couple de serrage max.130 N·m
Norme
Joint
Série
Traîtement de surface
Points forts['- Réduction du risque de fuites']
Détails du produit['- Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique
- Tuyaux hydrauliques - Joint Viton disponible sur demande']
Avantages['- Faible risque de fuite']
Détails du produit
VOS-GES22LM22WD
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Adaptateur 22L M22 WD | VOSS

Adaptateur 22L M22 WD | VOSS

Référence GES22LM22WD
Vendu à/au à l'unité
Description détaillée Raccords-unions simples mâles droits GES-M-WD
Particularités À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Avantages Faible risque de fuite
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques Multiple résistance à la corrosion
Informations techniques - Disponible en acier inoxydable sur demande
- Joint Viton disponible sur demande
Forme Droit
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
Diamètre de filetage du raccord n°1 22 mm
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 2 mm
Type de filetage du raccord n°1 Métrique
Raccord n°1, taille hexagonale 26,9 mm
S1Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Bague d’étanchéité
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S2Taille de clé de raccordement n°2 32 mm
L2Distance du centre à l’extrémité du raccord 16,5 mm
L1Distance du centre à l’extrémité du raccord n°2 38 mm
Diamètre de tuyau 22 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
Diamètre intérieur 14 mm
Longueur 38 mm
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Caoutchouc nitrile [NBR]
Série L
Couple de serrage max. 130 N·m
