Image non contractuelle

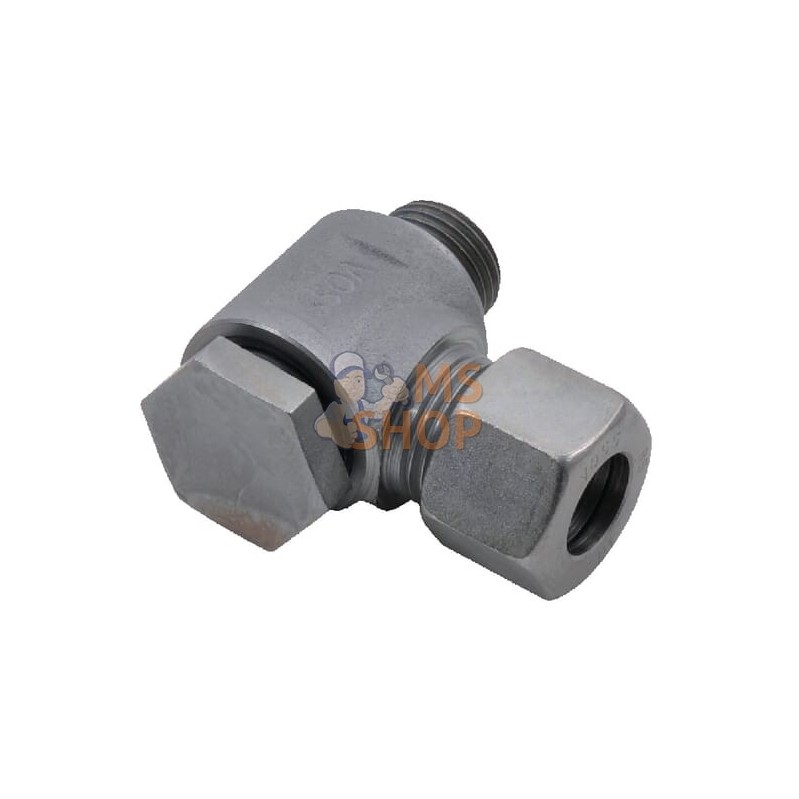

Coude orientable 18L-M22 | VOSS Coude orientable 18L-M22 | VOSSPR#586087
  • Coude orientable 18L-M22 | VOSS Coude orientable 18L-M22 | VOSSPR#586087
  • Coude orientable 18L-M22 | VOSS Coude orientable 18L-M22 | VOSSPR#586087
Description
Référence RSWV18LM22
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables RSWV – métrique
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Direction réglable
- Détermination de la direction choisie par écrou de blocage
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 18 mm
Diamètre de filetage du raccord n°1 M26
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 1,5 mm
Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Raccord banjo
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 32 mm
L1Distance du centre à l’extrémité du raccord 38 mm
Distance du centre de connexion à l’insert 21,5 mm
Diamètre de tuyau 18 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
L3Longueur 47,5 mm
Angle 90 °
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Matériau d'étanchéité Métal
Série 18L

Coude orientable 18L-M22 | VOSS

VOS-RSWV18LM22
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeCoude
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°118 mm
Diamètre de filetage du raccord n°1M26
Longueur du filetage du raccord n°114 mm
Pas de vis raccord n°11.50 mm
Raccord n°1, taille de clé27.0 mm
Type de raccord n°2Raccord banjo
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M22
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°232.0 mm
Distance du centre à l’extrémité du raccord38 mm
Distance du centre de connexion à l’insert21,5 mm
Diamètre de tuyau18 mm
Norme DIN2353
Norme ISO228
Longueur47,5 mm
Angle90 °
Traitement de surfaceZinc
Pression de service maximale400 bar
Matériau d'étanchéitéMétal
Série18L
Norme
Joint
Traîtement de surface
Particularités[]
Informations techniques[]
Détails du produit
VOS-RSWV18LM22
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Coude orientable 18L-M22 | VOSS

Coude orientable 18L-M22 | VOSS

Référence RSWV18LM22
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables RSWV – métrique
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Direction réglable
- Détermination de la direction choisie par écrou de blocage
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 18 mm
Diamètre de filetage du raccord n°1 M26
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 1,5 mm
Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Raccord banjo
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
Taille de clé de raccordement n°2 32 mm
L1Distance du centre à l’extrémité du raccord 38 mm
Distance du centre de connexion à l’insert 21,5 mm
Diamètre de tuyau 18 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
L3Longueur 47,5 mm
Angle 90 °
Traitement de surface - Zinc
- Nickel
Pression de service maximale 400 bar
Matériau d'étanchéité Métal
Série 18L
