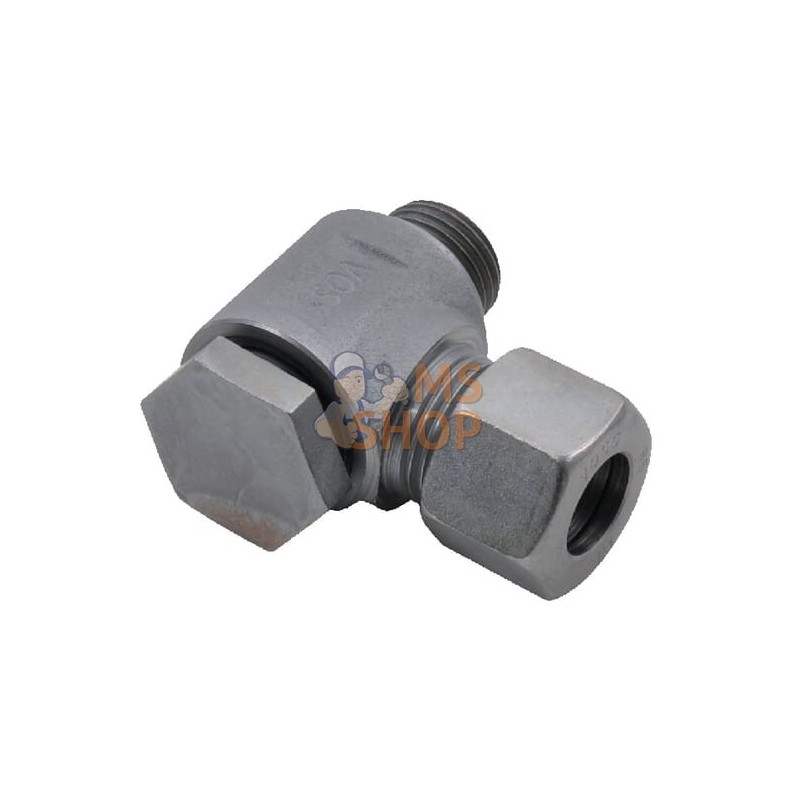

Coude orientable 22L-M26 | VOSS Coude orientable 22L-M26 | VOSSPR#586148
  • Coude orientable 22L-M26 | VOSS Coude orientable 22L-M26 | VOSSPR#586148
  • Coude orientable 22L-M26 | VOSS Coude orientable 22L-M26 | VOSSPR#586148
Description
Référence RSWV22LM26
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables RSWV – métrique
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Direction réglable
- Détermination de la direction choisie par écrou de blocage
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
KLongueur du filetage du raccord n°1 16 mm
Pas de vis raccord n°1 2 mm
Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Raccord banjo
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M26
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S3Raccord n°2, taille hexagonale 36 mm
L1Distance du centre à l’extrémité du raccord 42,5 mm
L2Distance du centre à l’extrémité du raccord n°2 24 mm
Diamètre de tuyau 22 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
L3Longueur 55,5 mm
Angle 90 °
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Métal
Série 22L

Coude orientable 22L-M26 | VOSS

VOS-RSWV22LM26
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeCoude
Type de raccord n°1Bague coupante
Type de raccord n°1 - mâle/femelleMâle
Diamètre raccord n°122 mm
Diamètre de filetage du raccord n°1M30
Longueur du filetage du raccord n°116 mm
Pas de vis raccord n°12.00 mm
Raccord n°1, taille de clé32.0 mm
Type de raccord n°2Raccord banjo
Type de raccord n°2 - mâle/femelleMâle
Diamètre de filetage raccord n°2M26
Pas de vis raccord n°21.50 mm
Type de filetage raccord n°2Métrique
Taille de clé de raccordement n°236.0 mm
Distance du centre à l’extrémité du raccord42,5 mm
Distance du centre à l’extrémité du raccord n°224 mm
Diamètre de tuyau22 mm
Norme DIN2353
Norme ISO228
Longueur55,5 mm
Angle90 °
Traitement de surfaceZinc
Pression de service maximale250 bar
Matériau d'étanchéitéMétal
Série22L
Norme
Joint
Traîtement de surface
Particularités[]
Informations techniques[]
Détails du produit
VOS-RSWV22LM26
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Coude orientable 22L-M26 | VOSS

Coude orientable 22L-M26 | VOSS

Référence RSWV22LM26
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables RSWV – métrique
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Direction réglable
- Détermination de la direction choisie par écrou de blocage
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Bague coupante
Type de raccord n°1 - mâle/femelle Mâle
Diamètre raccord n°1 22 mm
Diamètre de filetage du raccord n°1 M30
KLongueur du filetage du raccord n°1 16 mm
Pas de vis raccord n°1 2 mm
Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Raccord banjo
Type de raccord n°2 - mâle/femelle Mâle
Diamètre de filetage raccord n°2 M26
Pas de vis raccord n°2 1,5 mm
Type de filetage raccord n°2 Métrique
S3Raccord n°2, taille hexagonale 36 mm
L1Distance du centre à l’extrémité du raccord 42,5 mm
L2Distance du centre à l’extrémité du raccord n°2 24 mm
Diamètre de tuyau 22 mm
Norme DIN - 2353
- 228
- 3852
- 2401
Norme ISO 228
L3Longueur 55,5 mm
Angle 90 °
Traitement de surface - Zinc
- Nickel
Pression de service maximale 250 bar
Matériau d'étanchéité Métal
Série 22L
