Référence: VOS-GFV18L40
Marque: VOSS FLUID
Union simple a bride 18L | VOSS
VOS-GFV18L40
Référence | RIB1208 |
Vendu à/au | à l'unité |

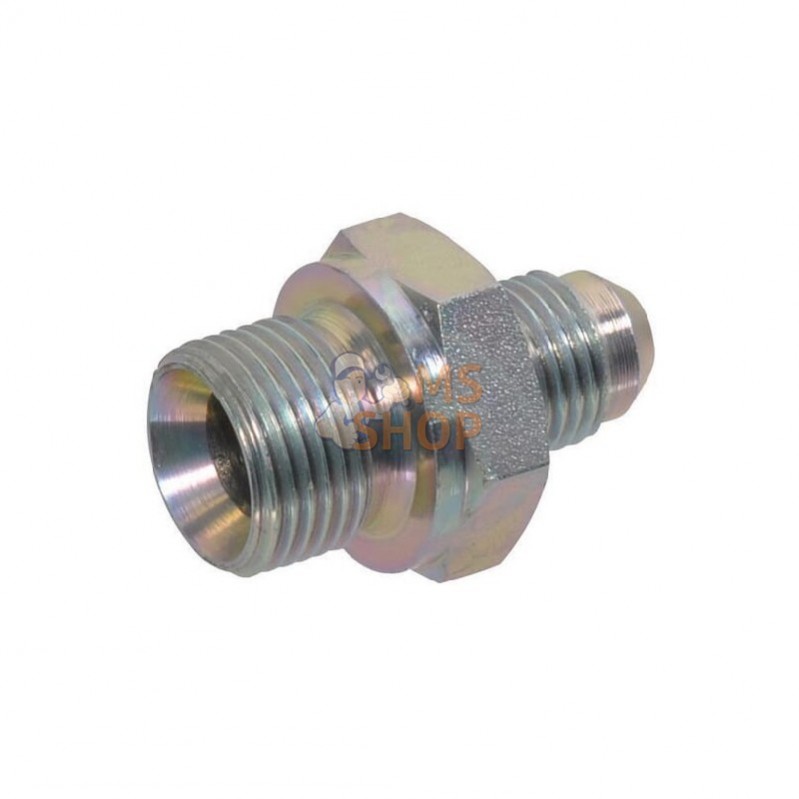

Description détaillée | Raccord simple mâle droit JIC / BSP RIB |
Informations techniques | Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514. Filetage de raccordement au côté du cône 37° est UNF selon ANSI |
Forme | Droit |
C2Dimensions du corps | 14 mm |
Type de raccord n°1 | Filetage |
Type de raccord n°1 - mâle/femelle | Mâle |
C1Longueur raccord n°1 | 16,68 mm |
F1Diamètre de filetage du raccord n°1 | 1/2 Pouce(s) |
Type de filetage du raccord n°1 | BSP |
CHRaccord n°1, taille de clé | 27 mm |
Type de raccord n°2 | Filetage |
Type de raccord n°2 - mâle/femelle | Mâle |
F2Diamètre de filetage raccord n°2 | 3/4 Pouce(s) |
Type de filetage raccord n°2 | UNF |
Diamètre de tuyau | 12 mm |
D1 D2Diamètre intérieur |
- 11,09 mm - 9,93 mm |
LLongueur | 42 mm |
Pression de service maximale | 310 bar |
