Référence: VOS-GFV18L40
Marque: VOSS FLUID
Union simple a bride 18L | VOSS
VOS-GFV18L40
Référence | RIM0814 |
Vendu à/au | à l'unité |

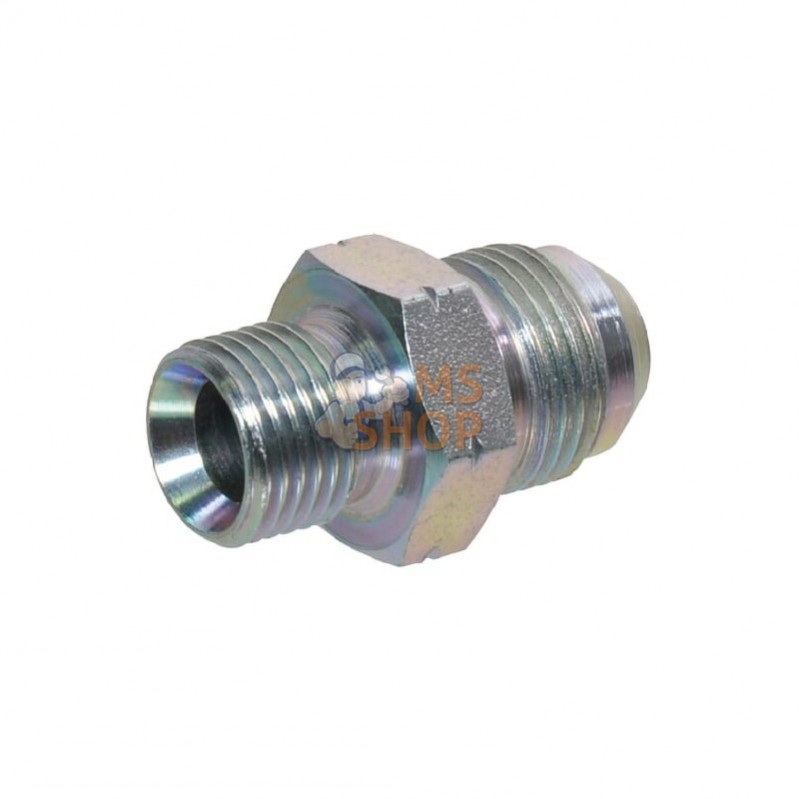

Description détaillée | Raccord simple mâle droit JIC / métrique RIM |
Informations techniques | Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514. Filetage de raccordement au côté du cône 37° est UNF selon ANSI |
Forme | Droit |
Type de raccord n°1 | Filetage |
Type de raccord n°1 - mâle/femelle | Mâle |
Filetages au pouce du raccord n°1 | 20 |
Diamètre de filetage du raccord n°1 | M14 |
Pas de vis raccord n°1 | 1,5 mm |
Type de filetage du raccord n°1 | Métrique |
Type de raccord n°2 | Filetage |
Type de raccord n°2 - mâle/femelle | Mâle |
Diamètre de filetage raccord n°2 | 1/2 Pouce(s) |
Type de filetage raccord n°2 | JIC |
Diamètre de tuyau | 5/16 Pouce(s) |
Diamètre de tuyau | 8 mm |
Pression de service maximale | 380 bar |
Longueur totale | 34 mm |
