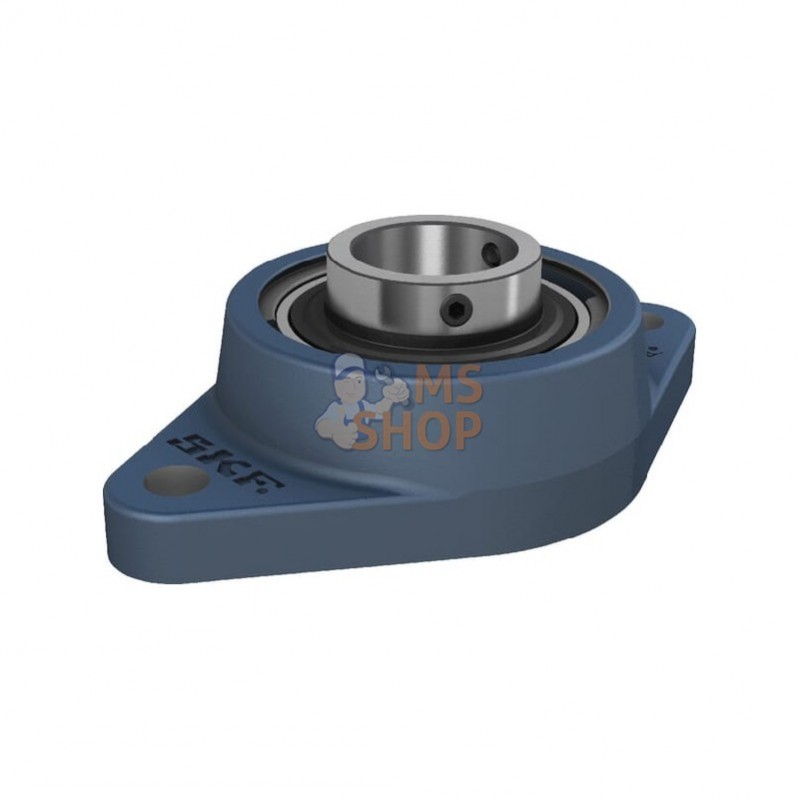

Image non contractuelle
FYTB34TF; SKF; Palier complet; pièce detachée
  • FYTB34TF; SKF; Palier complet; pièce detachée
  • FYTB34TF; SKF; Palier complet; pièce detachée
  • FYTB34TF; SKF; Palier complet; pièce detachée
  • FYTB34TF; SKF; Palier complet; pièce detachée
  • FYTB34TF; SKF; Palier complet; pièce detachée
Description
Référence FYTB34TF
Vendu à/au À l'unité
Description détaillée Paliers complets SKF, série FYTB..TF
Caractéristiques - Le roulement intérieur a une bague intérieure rallongée des deux côtés avec 2 vis de réglage
- Regraissage possible
Type de boîtier Bride ovale
Diamètre intérieur du roulement 19,05 mm
Longueur totale 60,5 mm
Diamètre extérieur 112 mm
Largeur de boîtier 112 mm
Hauteur totale 37,3 mm
Largeur totale 37,3 mm
Épaisseur de bride 18 mm
Distance billes de roulement à surface de montage 18,3 mm
Entraxe des trous de montage 90 mm
Diamètre des trous de montage 11,5 mm
Diamètre du bord d’ajustage 50,8 mm
Poids 0,4308 kg
Matériau de roulement Acier
Convient pour le numéro d'origine FYTB34TF

Palier complet | SKF

SKF-FYTB34TF
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Détails du produit
SKF-FYTB34TF
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Palier complet | SKF

Palier complet | SKF

Référence FYTB34TF
Vendu à/au À l'unité
Description détaillée Paliers complets SKF, série FYTB..TF
Caractéristiques - Le roulement intérieur a une bague intérieure rallongée des deux côtés avec 2 vis de réglage
- Regraissage possible
Type de boîtier Bride ovale
Diamètre intérieur du roulement 19,05 mm
Longueur totale 60,5 mm
Diamètre extérieur 112 mm
Largeur de boîtier 112 mm
Hauteur totale 37,3 mm
Largeur totale 37,3 mm
Épaisseur de bride 18 mm
Distance billes de roulement à surface de montage 18,3 mm
Entraxe des trous de montage 90 mm
Diamètre des trous de montage 11,5 mm
Diamètre du bord d’ajustage 50,8 mm
Poids 0,4308 kg
Matériau de roulement Acier
Convient pour le numéro d'origine FYTB34TF
